Murx Clamp: Sistema de Fixação

O Murx Clamp® é um sistema modular de fixação de tubos baseado na integração de componentes padronizados, projetados para atuar de forma coordenada na sustentação, posicionamento e fixação das tubulações.

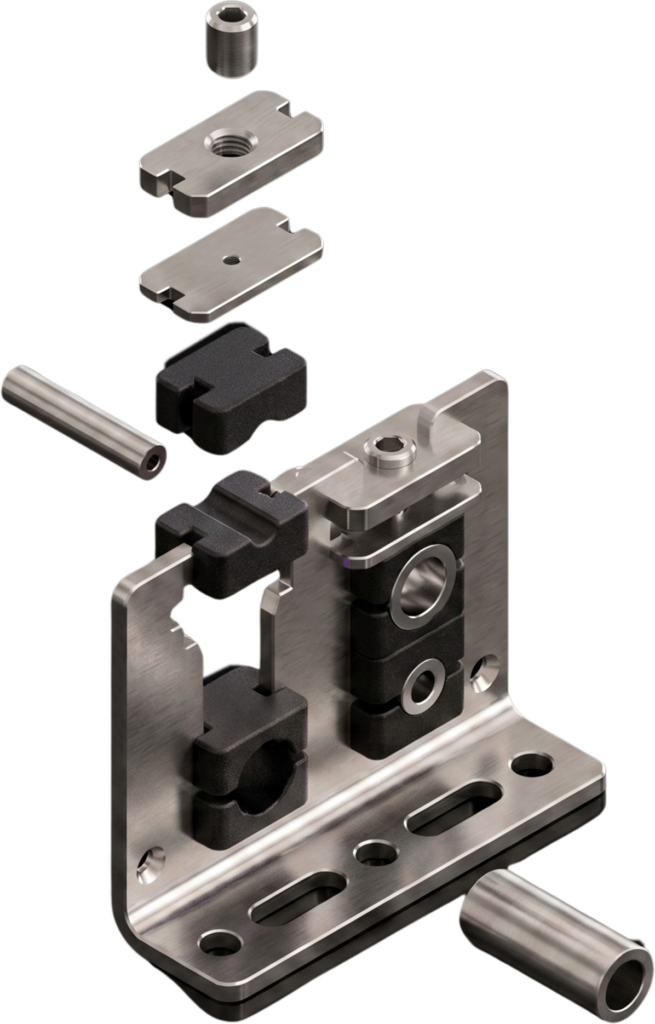

O sistema é composto por:

• Base estrutural (Base I ou Base L), responsável pelo suporte;
• Módulo de fixação, responsável pelo alojamento do tubo;
• Base de pressão e trava, responsáveis pela aplicação da força de aperto;

A partir dessa arquitetura, é possível configurar estruturas com diferentes combinações de linhas e colunas, permitindo:

• 1 ou 2 níveis de tubulação;
• 1 até 10 posições por nível.

O sistema Murx Clamp® foi desenvolvido para proporcionar fixação segura e organizada de tubulações, especialmente em aplicações offshore e no segmento de petróleo e gás. Com design modular e robusto, adapta-se a diferentes diâmetros e configurações, garantindo estabilidade e desempenho em condições operacionais severas. Sua estrutura favorece a instalação eficiente e a confiabilidade do sistema ao longo do ciclo de vida.

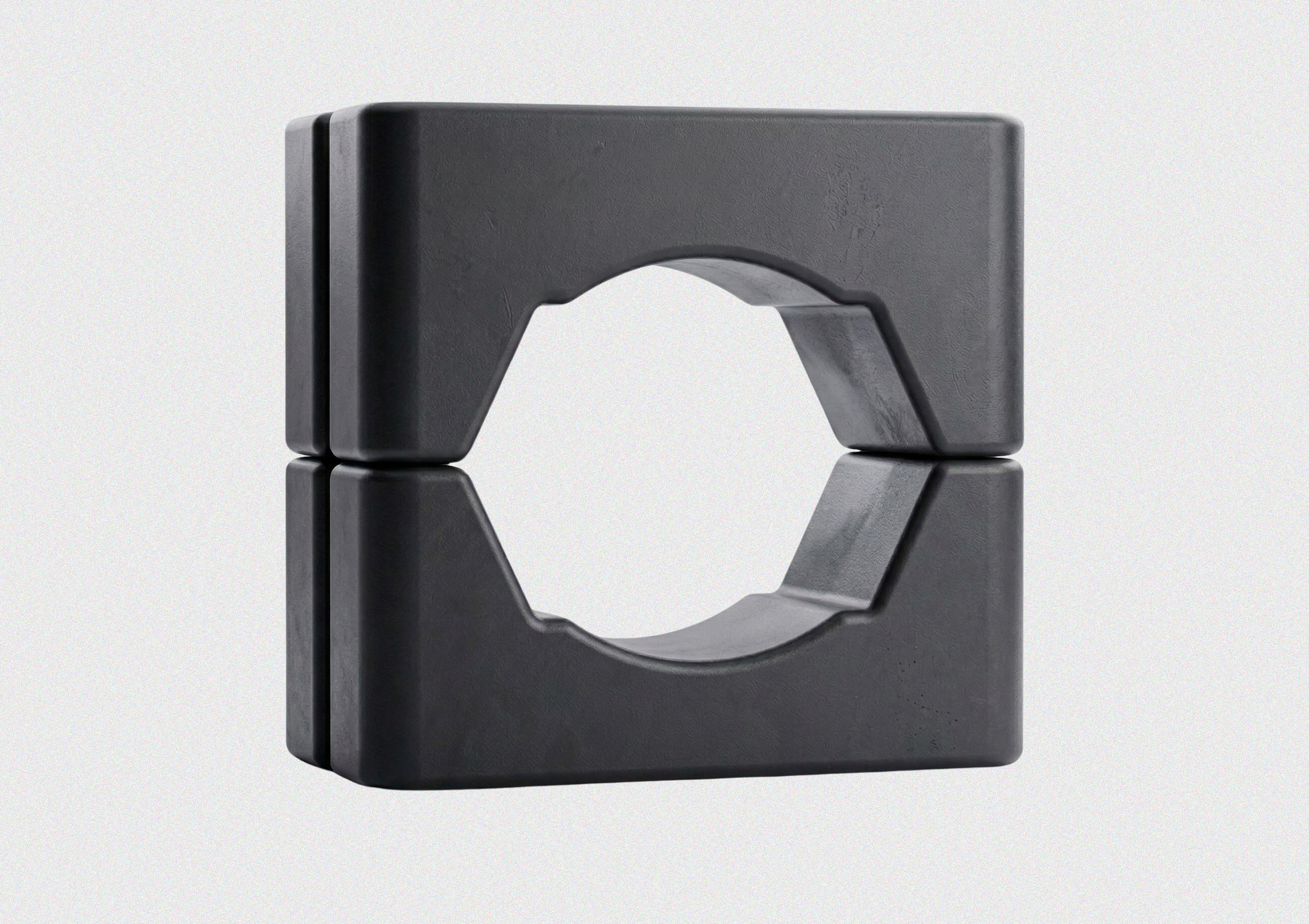

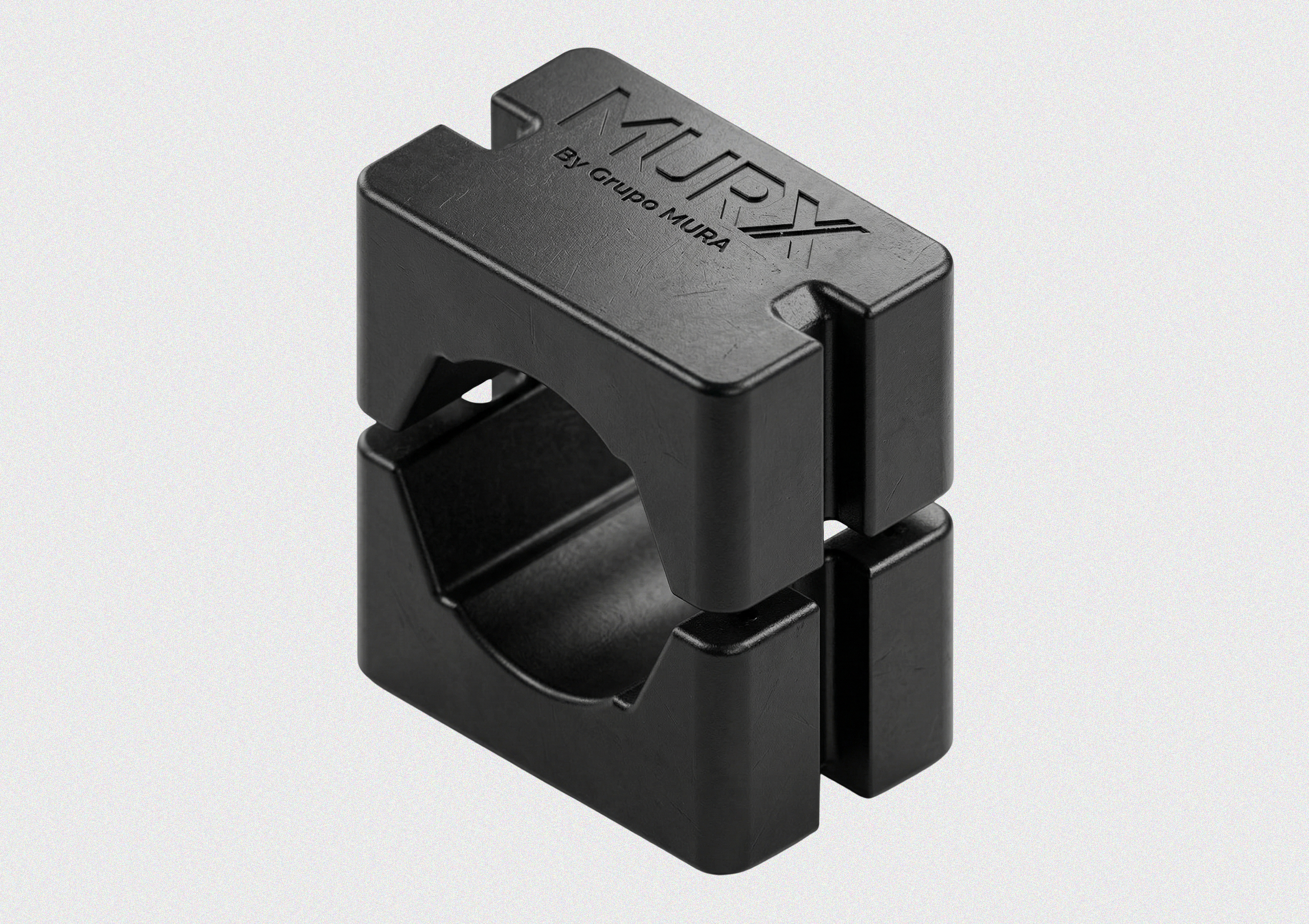

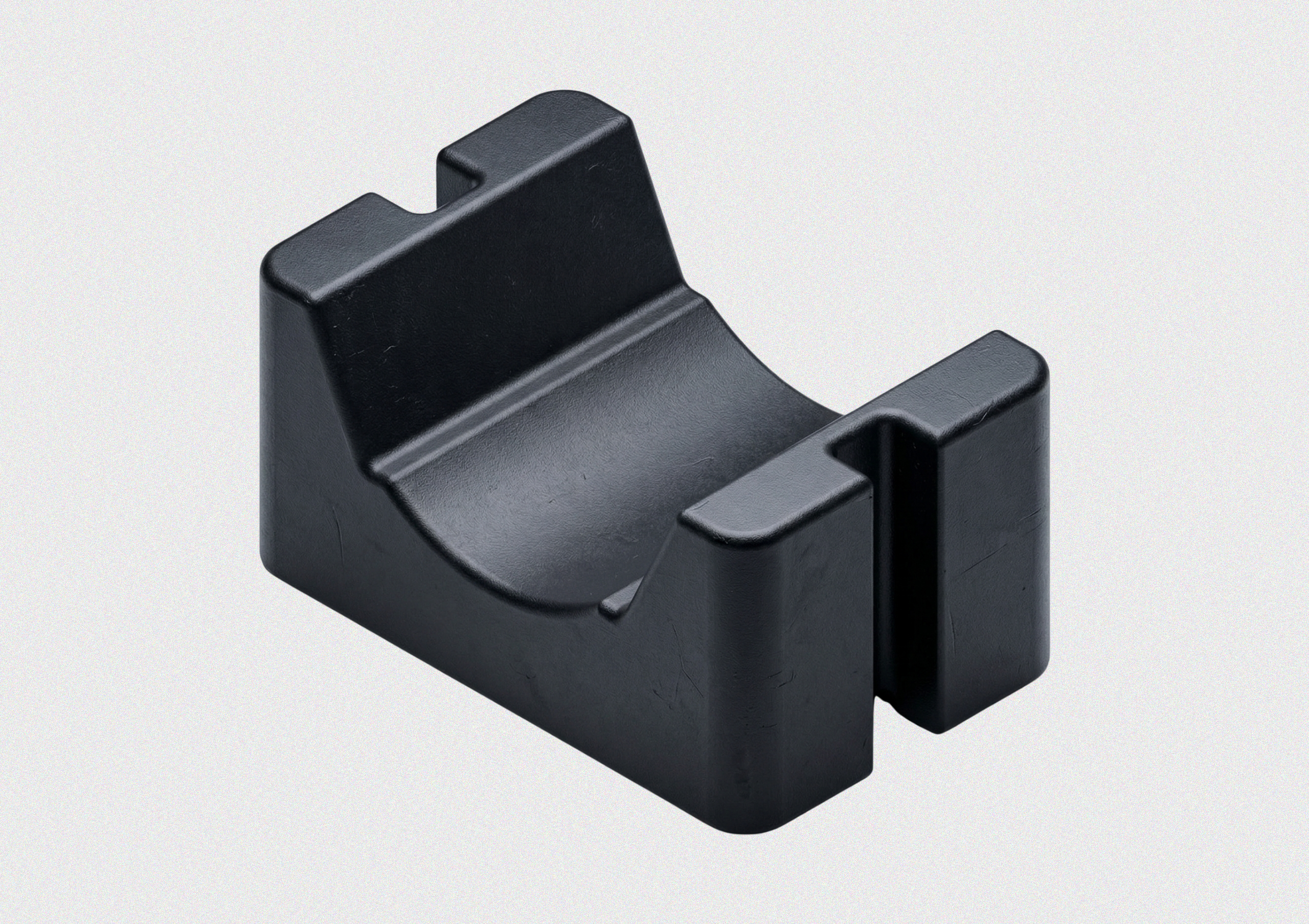

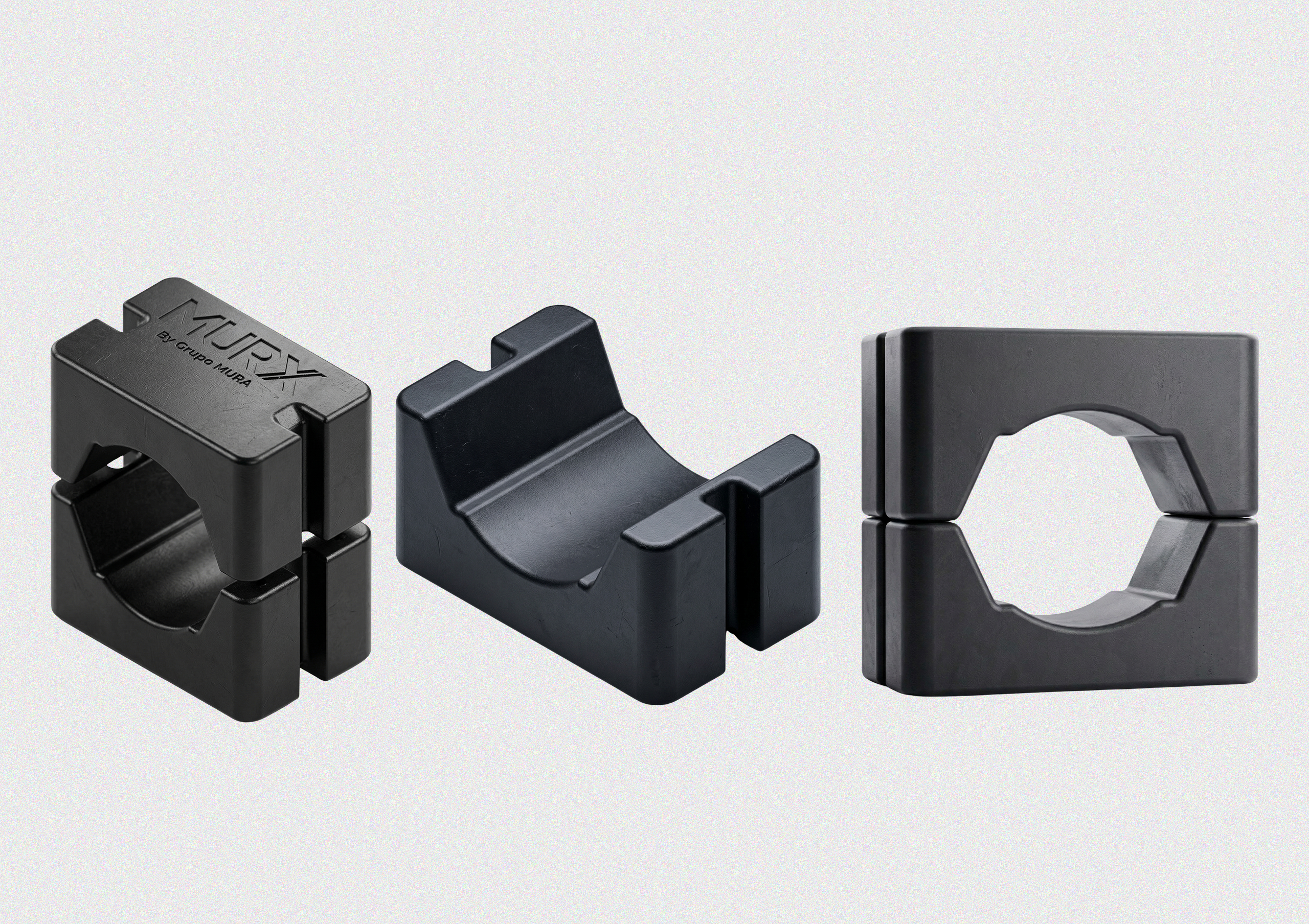

MÓDULO DE FIXAÇÃO

O módulo de fixação é responsável pelo contato direto com o tubo, garantindo sua retenção e estabilidade no conjunto. Os módulos são classificados em dois modelos (A e B), definidos pela faixa de diâmetro de aplicação e pelas dimensões funcionais do componente.

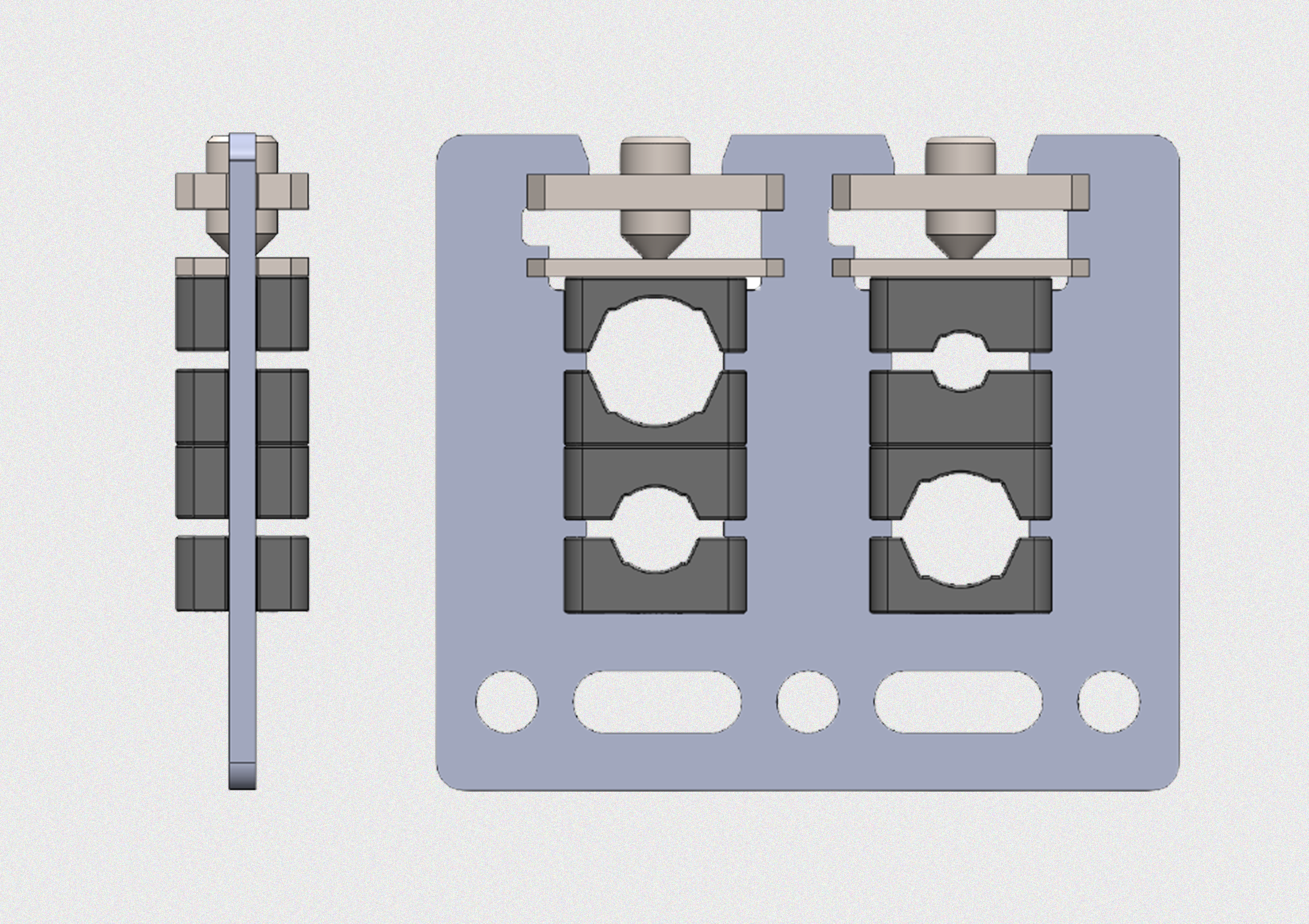

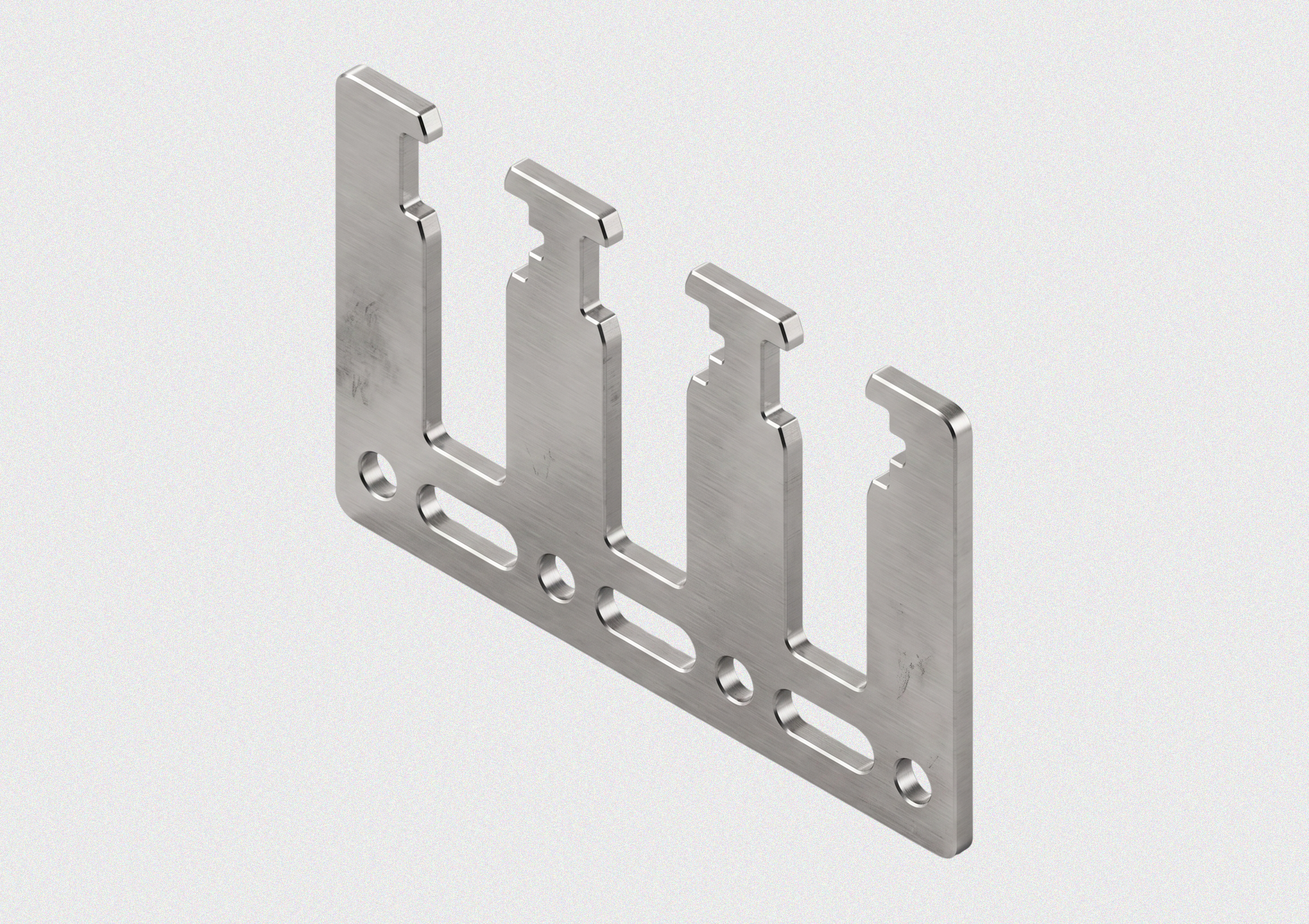

BASE I (LINEAR)

Base I: componente estrutural linear, desenvolvido para fixação e organização de múltiplos tubos em superfícies planas.

Concepção modular: permite diferentes arranjos de linhas e colunas, garantindo padronização e fácil integração com o sistema.

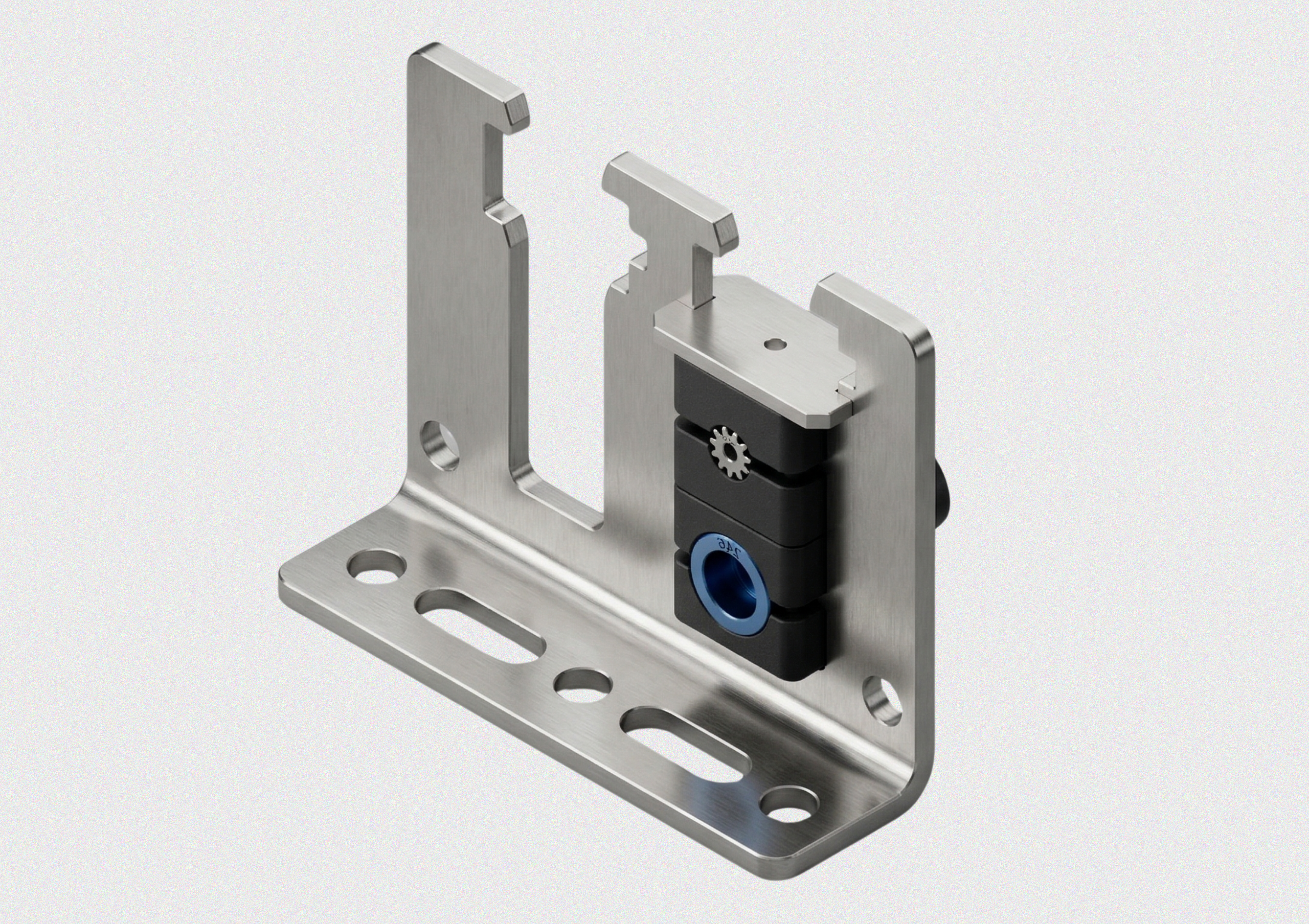

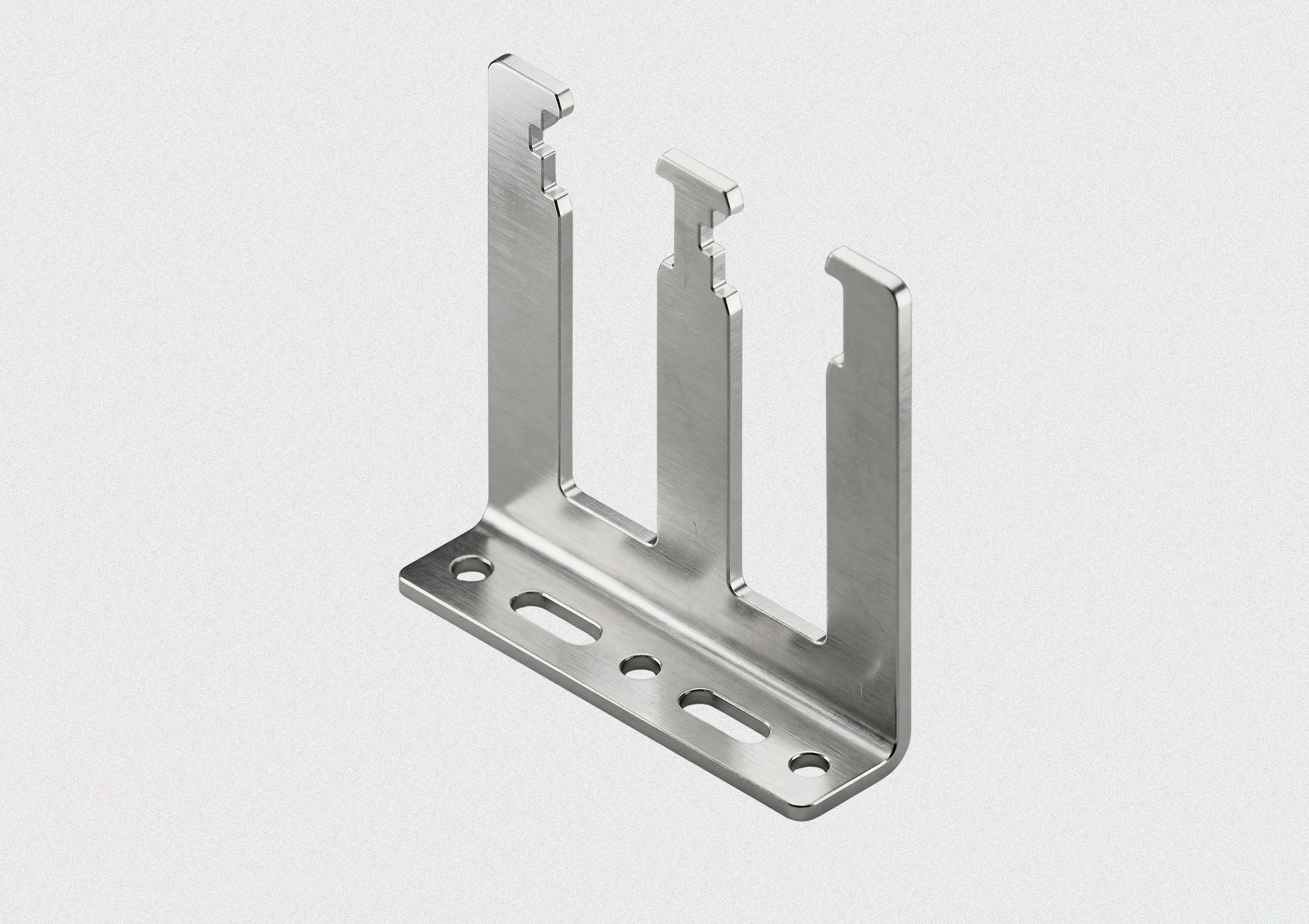

BASE L

A Base L é um componente estrutural com geometria angular (90°), projetado para aplicações que exigem fixação em superfícies verticais, horizontais ou em estruturas combinadas.

Concepção modular: permite diferentes arranjos de linhas e colunas, garantindo padronização e fácil integração com o sistema.

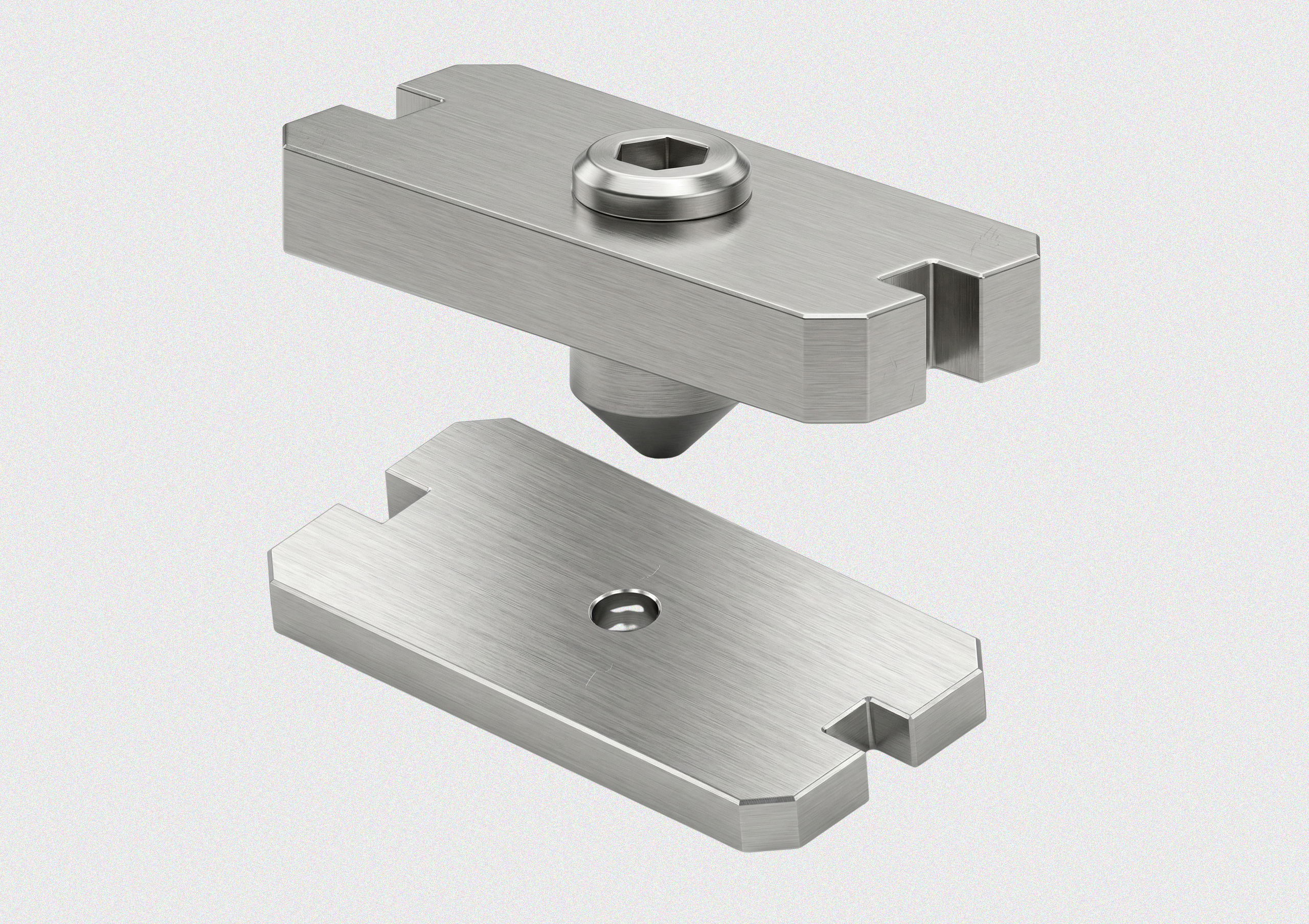

BASE DE PRESSÃO E TRAVA

A base de pressão e a trava compõem o sistema de fechamento do Murx Clamp®, sendo responsáveis pela aplicação e controle da força de fixação no tubo. A base de pressão distribui a carga de forma uniforme entre a trava e o módulo, reduzindo esforços localizados. A trava, equipada com elemento roscado, converte o torque em força de compressão, garantindo o correto posicionamento e retenção do tubo. Essa interação assegura estabilidade, repetibilidade de montagem e confiabilidade, mesmo em aplicações industriais exigentes.

BAIXE OS DOCUMENTOS:

Arquivos CAD: Os modelos tridimensionais (CAD) dos componentes do sistema Murx Clamp® podem ser disponibilizados mediante solicitação ao setor de engenharia. Para acesso aos arquivos, entre em contato por meio dos canais oficiais de comunicação da empresa. Murx Clamp® — Sistema profissional de fixação modular
